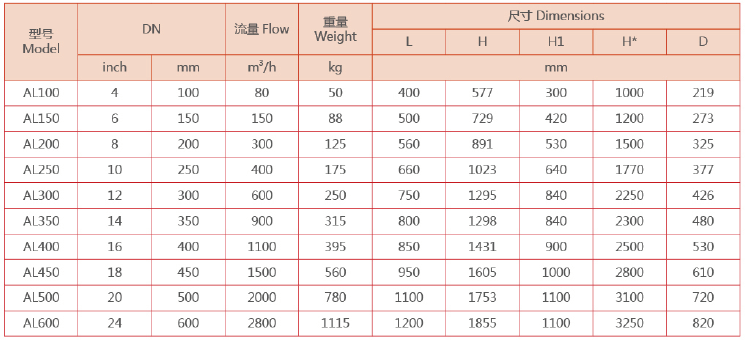

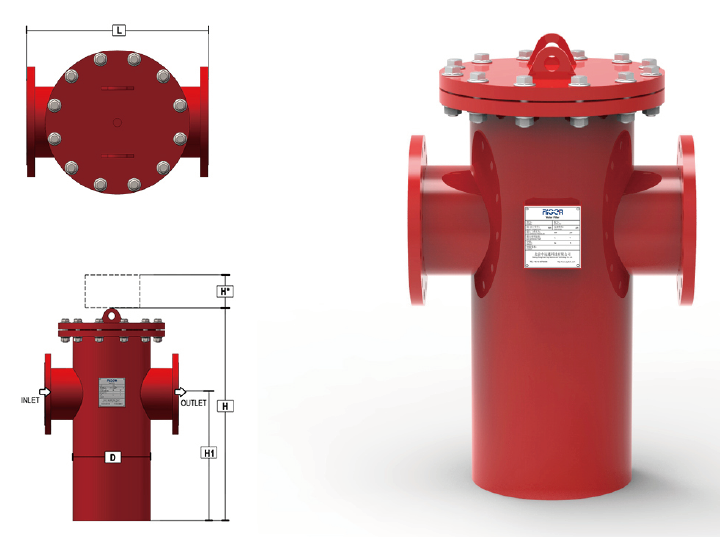

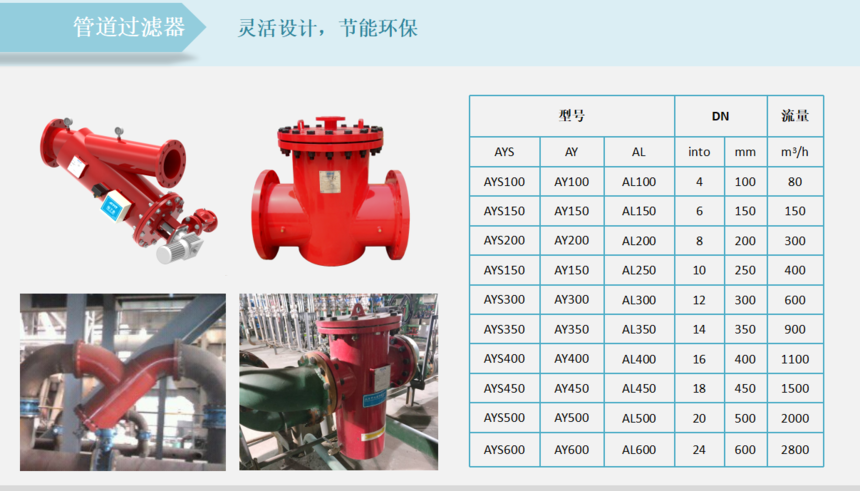

型號規格

選型方法

　　1、過濾器進出口通徑：

　　原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。

　　比如管道是DN100的，過濾器的口徑一般不應低于DN100

　　2、公稱壓力選型：

　　按照過濾管路可能出現的壓力確定過濾器的壓力等級。比如管道的壓力是PN25，過濾器就應選PN25。

　　3、孔目數的選擇：

　　過濾器孔目數的選擇主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。一般水用的進口過濾器的目數是40目-80目，蒸汽的進口過濾器的目數是100-200目，其他氣體的進口過濾器的目數根據客戶對氣體的精度要求選擇。

　　4、過濾器材質：

　　過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。腐蝕性介質要選不銹鋼或者襯氟，襯膠。

　　5、過濾器阻力損失計算

　　水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa。

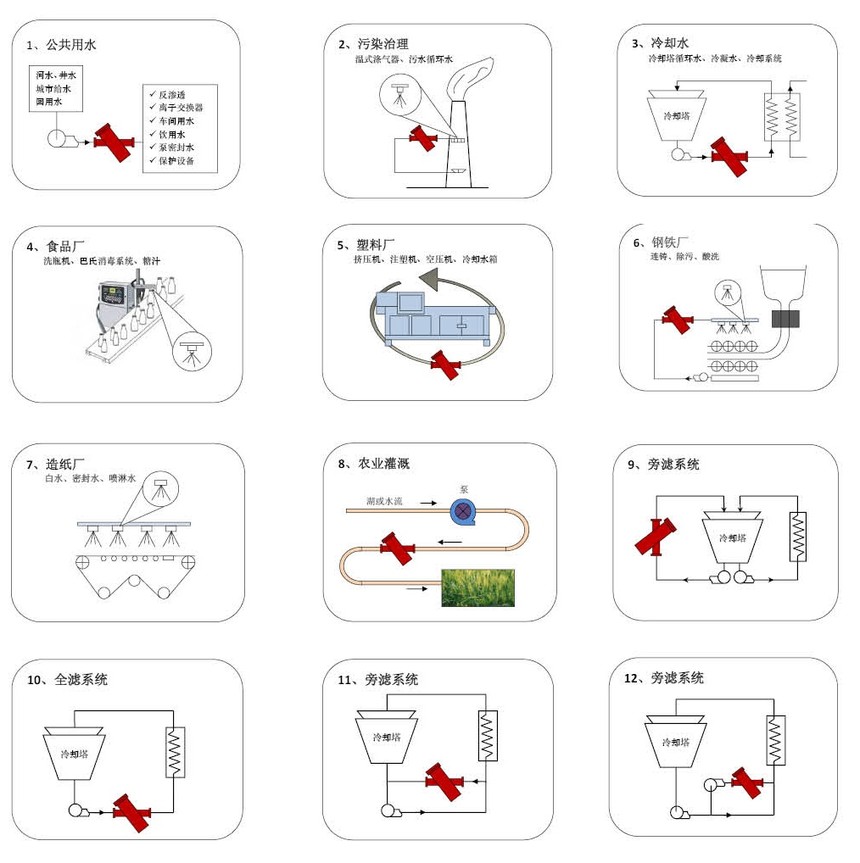

應用范圍

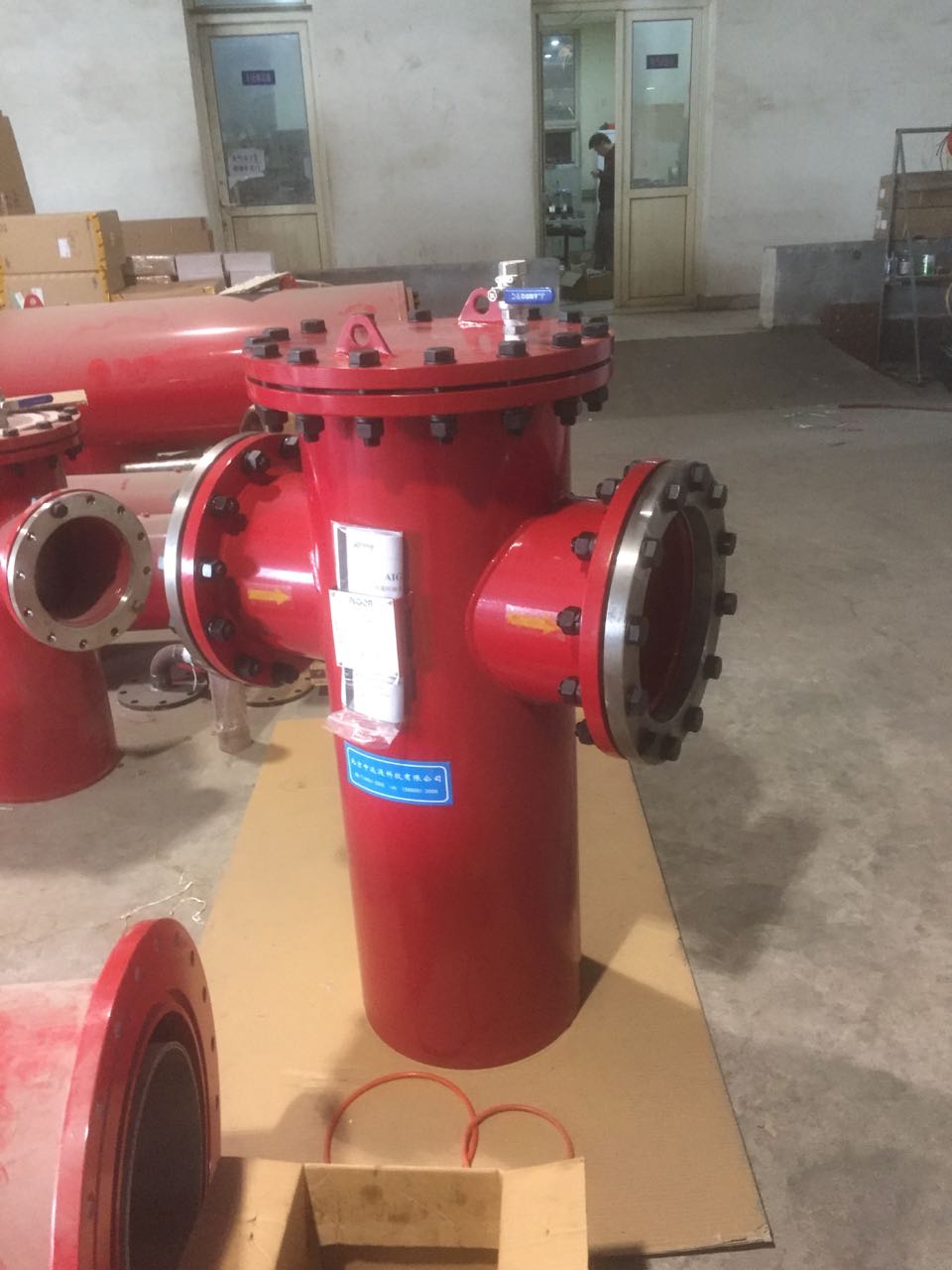

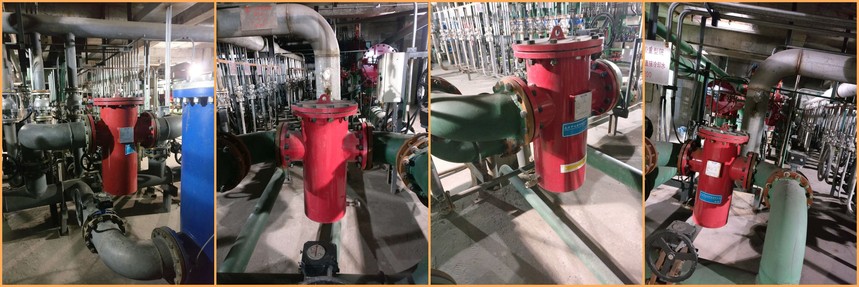

現場實例
